Giesse – SMART CHIC
Funzioni

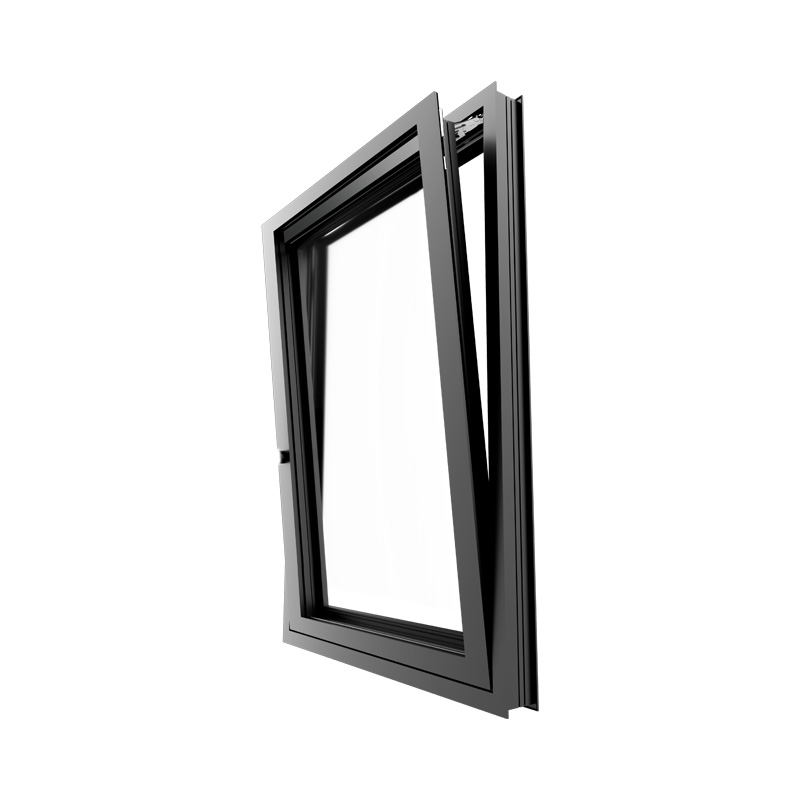

Smart C.H.I.C. è il sistema di motorizzazione per finestre in alluminio anta-ribalta, basato su un attuatore completamente integrato nel profilo. Il motore, estremamente compatto (17×25 mm), racchiude trasmissione, elettronica e ingranaggi in un unico modulo installabile anche in profili minimali e in abbinamento alle cerniere a scomparsa C.H.I.C. L’integrazione totale elimina componenti visibili come fili, batterie e maniglia, permettendo al serramento di mantenere un’estetica pulita ed essenziale.
Due versioni disponibili:
- La versione OPEN è dotata di interfaccia di comunicazione via cavo per l’integrazione con le più diffuse piattaforme professionali di domotica.
- La versione PRO, dotata inoltre di modulo Bridge, che tramite l’app Giesse dedicata agli installatori consente di gestire configurazione, diagnostica e aggiornamenti, senza dover accedere fisicamente all’attuatore.
Caratteristiche Tecniche
Il sistema è composto da:
• Attuatore a scomparsa
• Kit meccanismo senza anti-falsa manovra
• Martellina removibile Aria
• Smart Bridge (incluso nella versione PRO)
L’attuatore è alimentato a 24 V DC e sviluppa una forza massima di 600 N. È disponibile nelle versioni destra e sinistra per adattarsi alle diverse configurazioni del serramento ed è progettato per l’utilizzo di un singolo attuatore per finestra. La comunicazione con sistemi esterni avviene tramite interfaccia RS485 half-duplex, mentre la configurazione e il controllo possono essere effettuati tramite Giesse Smart App e Smart Bridge. L’apertura dell’anta raggiunge 90 ± 5 mm con braccio T1 e 160 ± 10 mm con braccio T2, con una velocità nominale di 3,1 mm/s. Il dispositivo è dotato di cavo integrato da 2 m, presenta un grado di protezione IP20 ed è idoneo all’utilizzo in ambienti interni con temperature di esercizio comprese tra -10 °C e +60 °C.
Il kit comprende il meccanismo C.H.I.C. dedicato, privo di anti-falsa manovra, il nottolino di aggancio motore, il bypass, i tappini di copertura per il foro della martellina removibile e per l’accesso d’emergenza al motore, oltre agli elementi di fissaggio e alle dime necessari per l’installazione.
Il kit deve essere configurato in funzione della tipologia di apertura, delle dimensioni del serramento e della corsa richiesta dall’attuatore.
La martellina removibile riprende l’estetica della linea ARIA ed è stata sviluppata per l’utilizzo con l’attuatore in abbinamento al relativo kit hardware. È dotata di perno quadro da 7 mm e costituisce parte integrante del sistema per la movimentazione motorizzata del serramento.
Il modulo Smart Bridge (incluso nella versione PRO) comunica con l’attuatore tramite interfaccia RS485 in configurazione uno-a-uno e gestisce i comandi di apertura, chiusura e arresto. La connessione locale alla Giesse Smart App per installatori avviene tramite tecnologia Bluetooth® Low Energy (BLE) e consente il pairing mediante QR code, la configurazione delle corse e delle posizioni intermedie, l’esecuzione di test funzionali e la consultazione di stato, eventi e allarmi. Il dispositivo supporta inoltre l’aggiornamento del firmware, la gestione dei log di sistema e il collegamento di pulsanti locali tramite ingressi dedicati. L’interfaccia RS485 consente infine l’integrazione con piattaforme esterne e sistemi di smart building ready.
